Manipulatory pneumatyczne

Oferowane przez nas manipulatory pneumatyczne są rodzajem specjalistycznych urządzeń służących do przenoszenia ładunków na niewielkie dystanse. Urządzenia te umożliwiają chwytanie przedmiotu poza jego środkiem ciężkości – zarówno w pionie, jak i w poziomie. Korzystając z manipulatora pneumatycznego, można również obracać lub pochylać przenoszony ładunek. Nasze maszyny są wyposażone w systemy balansujące, który umożliwiają bezpieczne przenoszenie nawet bardzo ciężkich ładunków. Dostarczane jako balanser pneumatyczny (forma sterowania manipulatora) umożliwiają wykonanie operacji podnoszenia/opuszczania bez użycia przycisków. Maksymalna waga udźwigu wynosi pół tony. Kluczowym elementem manipulatora jest chwytak. Dzięki różnym typom przyssawek oraz chwytaków do ładunków możliwe jest sprawne i bezpieczne manipulowanie różnymi obiektami.

Atutem tego urządzenia są także zaawansowane systemy bezpieczeństwa, które gwarantują pewne utrzymanie ładunku, jeśli nastąpi brak zasilania pneumatycznego.

Manipulator_pneumatyczny

Czytaj więcej

Zastosowanie manipulatora pneumatycznego

Manipulatory pneumatyczne to rozwiązania przeznaczone dla różnych gałęzi przemysłu.
Wykorzystuje się je jako wsparcie przy takich pracach jak:

przenoszenie arkuszy blach,
przenoszenie metalowych zbiorników,
przenoszenie części samochodowych i elementów ze stali,
przenoszenie szyb, rolek, skrzynek, części urządzeń RTV.

Główne zalety manipulatorów pneumatycznych:

udźwig: 500 kg,
możliwość pracy w różnych płaszczyznach,
łatwość operacji i precyzja pozycjonowania.

Budowa i praca manipulatora pneumatycznego

Manipulatory pneumatyczne charakteryzują się prostą, a jednocześnie efektywną budową, która umożliwia sprawne przenoszenie ładunków. Ich działanie opiera się na następujących podstawowych elementach:

Silnik pneumatyczny: Jest to serce manipulatora, które napędza całe urządzenie. Silnik ten wykorzystuje sprężone powietrze jako źródło energii, co pozwala na osiągnięcie wysokiej wydajności pracy.
Cylindry: Są to elementy, które umożliwiają ruch manipulatora w różnych kierunkach. Cylindry pneumatyczne są odpowiedzialne za podnoszenie, opuszczanie, przesuwanie czy obracanie ładunku.
Chwytak: Kluczowy element manipulatora, który bezpośrednio kontaktuje się z przenoszonym ładunkiem. Chwytak może mieć różne formy, takie jak przyssawki, szczęki czy haczyki, w zależności od rodzaju ładunku i wymagań aplikacji.
System balansujący: Jego zadaniem jest utrzymanie równowagi przenoszonego ładunku oraz kompensacja sił działających na manipulator. Dzięki systemowi balansującemu możliwe jest precyzyjne pozycjonowanie ładunku oraz utrzymanie jego stabilności podczas pracy.

W trakcie pracy manipulatora pneumatycznego, sprężone powietrze jest doprowadzane do silnika, który wprawia w ruch cylindry. Te z kolei wpływają na ruchy chwytaka, umożliwiając przenoszenie, podnoszenie czy obracanie ładunku. System balansujący dba o utrzymanie równowagi i stabilności przenoszonego obiektu, co pozwala na precyzyjne i bezpieczne manipulowanie ładunkami.

Rodzaje chwytaków i przystawek

W zależności od potrzeb oraz rodzaju przenoszonych ładunków, manipulatory mogą być wyposażone w różne rodzaje chwytaków:

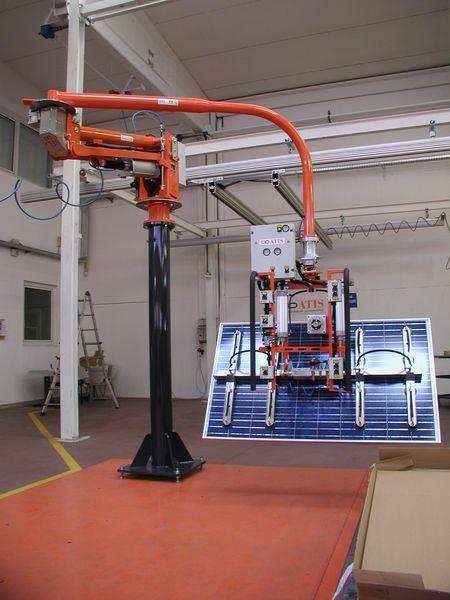

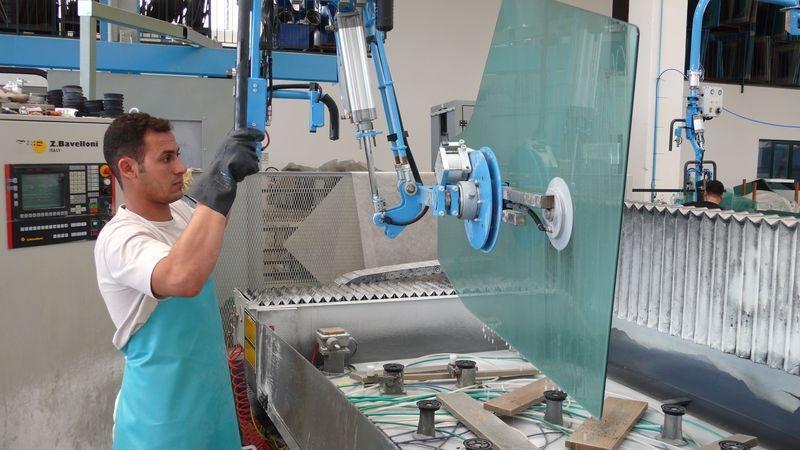

Przyssawki: Są to chwytaki, które wykorzystują próżnię do utrzymania ładunku. Przyssawki są szczególnie przydatne w przypadku przenoszenia przedmiotów o gładkich i nieporowatych powierzchniach, takich jak szyby, płyty czy arkusze blach.

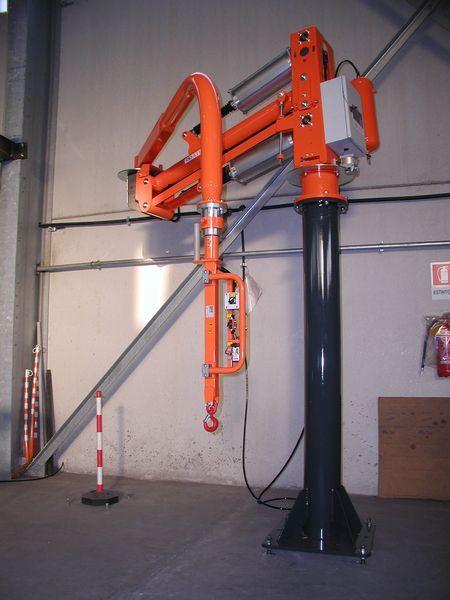

Haki: Ten rodzaj chwytaka stosowany jest głównie do przenoszenia ładunków, które mają otwory lub uchwyty, przez które można przewiesić hak. Haki są często używane do przenoszenia rolek, worków czy skrzynek.
Magnesy: Chwytaki magnetyczne wykorzystują siłę magnetyczną do chwytania i utrzymania ładunków wykonanych z materiałów ferromagnetycznych, takich jak stal.
Chwytaki szczękowe: Ten rodzaj chwytaka składa się z dwóch lub więcej szczęk, które zaciskają się na przenoszonym ładunku. Chwytaki szczękowe są uniwersalne i mogą być stosowane do przenoszenia różnych przedmiotów o zróżnicowanych kształtach i rozmiarach.

Chwytaki mogą być również dostosowane do specyficznych wymagań aplikacji, takich jak chwytanie delikatnych przedmiotów czy przenoszenie ładunków o nieregularnych kształtach.
